Tiêu chuẩn EN 124 – Yêu cầu chất lượng của nắp hố ga và thanh chắn rác

Tiêu chuẩn EN 124 được dùng để đánh giá chất lượng của nắp hố ga và thanh chắn rác hiện nay. Trong bài viết này, hãy cùng Hàn Việt Group tìm hiểu chi tiết dưới đây.

Tiêu chuẩn EN 124 là gì?

Theo “Luật Giao thông đường bộ”, các công trình xây dựng trên các tuyến phố đang sử dụng phải đảm bảo an toàn cho người và phương tiện tham gia giao thông. Nghị định số 88/2007 / NĐ-CP về thoát nước đô thị và công nghiệp yêu cầu. “Thường xuyên kiểm tra, bảo dưỡng nắp cống và cửa thoát nước mưa. Thường xuyên kiểm tra, đánh giá chất lượng cống; kỹ thuật mạng lưới; đề xuất kế hoạch thay thế và bảo trì.”

Thành phần tiêu chuẩn EN 124

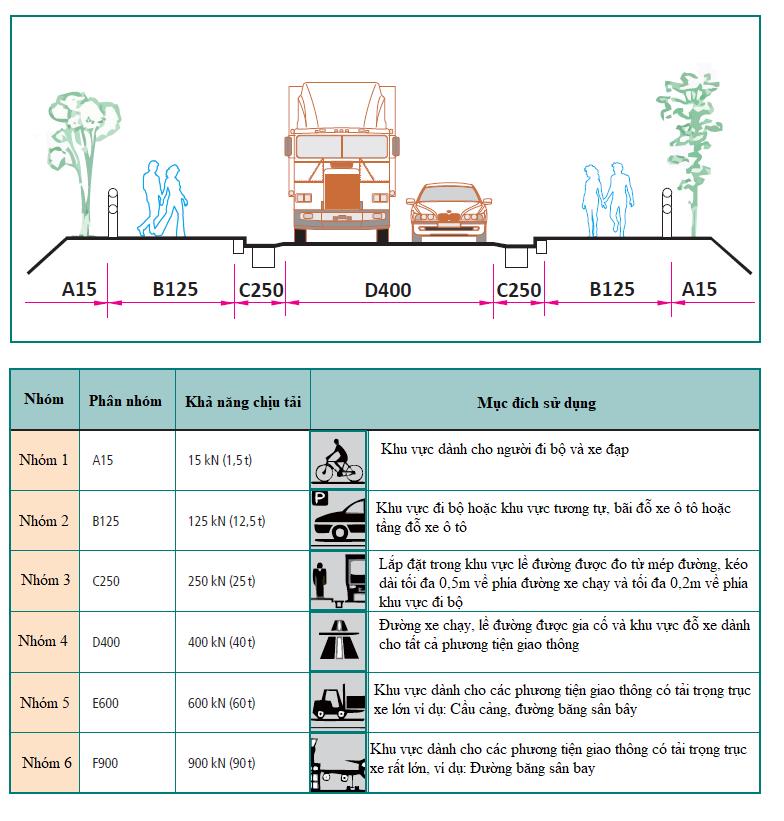

Hầu hết các vụ tai nạn liên quan đến hố ga, hố thu gom đường bộ đều do nắp hố ga, hố thu gom và giá để rác gây ra. Do đó, các sản phẩm này phải đáp ứng các tiêu chuẩn thiết kế và hoạt động an toàn chỉ định. Tiêu chuẩn phổ biến nhất được sử dụng là tiêu chuẩn EN 124. Tiêu chuẩn này cũng đang được xây dựng thành tiêu chuẩn quốc gia TCVN. Trong đó bao gồm 6 phần như hình dưới đây:

• EN 124-1: 2015-Phần 1: Định nghĩa; phân loại; nguyên tắc thiết kế chung; yêu cầu tính năng và phương pháp thử nghiệm;
• EN 124-2: 2015-Phần 2: Quy định về nắp hố ga bằng gang, hố thu gom và thùng rác;
• EN 124-3: 2015-Phần 3: Quy định về nắp hố ga; giếng thu gom và thùng rác làm bằng thép và hợp kim nhôm;
• EN 124-4: 2015-Phần 4: Quy định về nắp hố ga; hố thu gom và thùng rác bằng bê tông cốt thép;
• EN 124-5: 2015-Phần 2: Các quy định liên quan đến nắp cống; hố thu gom và thùng rác làm bằng vật liệu composite;
• EN 124-6: 2015-Phần 2: Quy định về nắp hố ga, hố thu gom và giá đựng rác bằng nhựa: PP, PE và PVC;

Các thông số kỹ thuật và phương pháp thử nghiệm được nêu trong tiêu chuẩn EN 124

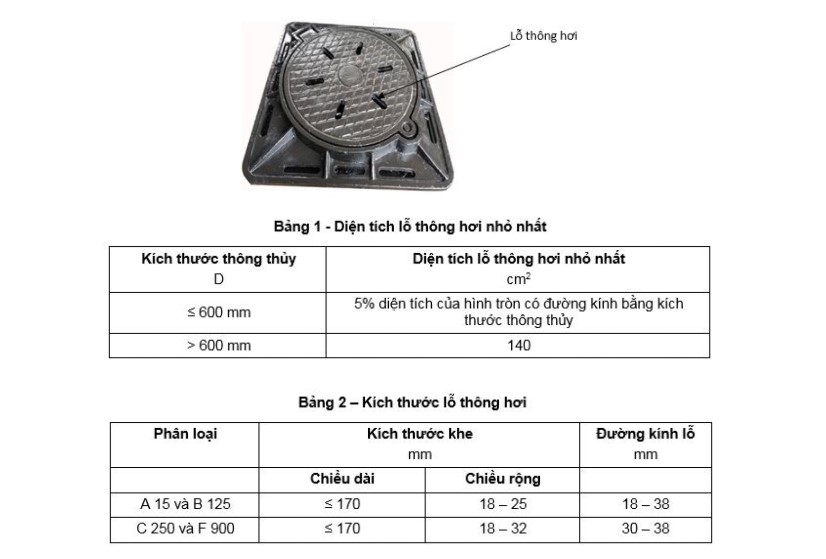

Điều 6.1: Yêu cầu đối với lỗ thông gió

Hố ga và hố ga có thể được thiết kế có hoặc không có lỗ thông gió. Xác định tổng diện tích lỗ thông hơi bằng cách đo lỗ thông hơi bằng một vật cố định. Sau đó tính tổng diện tích lỗ thông hơi so với diện tích hình tròn của lỗ thông hơi. Diện tích lỗ thông hơi cần thiết được thể hiện trong Bảng 1. Kích thước của các lỗ thông gió trong Bảng 2.

Điều 6.2: Yêu cầu về khe hở

Lỗ thông gió là đường kính của đường tròn nội tiếp trong vùng khe hở giữa các gờ đỡ bên trong của khung. Nhà sản xuất phải tiết lộ kích thước của các lỗ thông gió trong tài liệu sản phẩm.

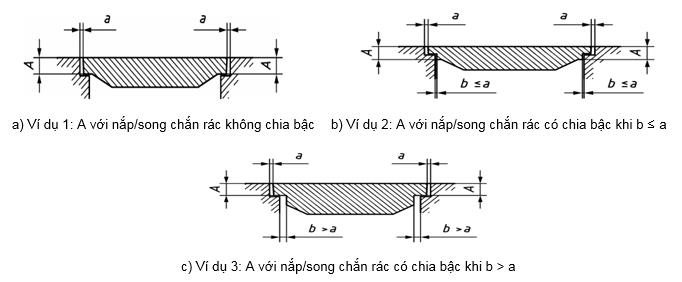

Điều 6.3: Yêu cầu về độ sâu lắp đặt

Đo độ sâu lắp đặt của mẫu thử xung quanh mẫu thử bằng dụng cụ đo 3 – 6 điểm: lấy giá trị trung bình. Yêu cầu độ sâu lắp đặt tối thiểu là 50mm. Yêu cầu này không được chỉ định cho cấp độ D400; E600 và F900.

Điều 6.4: Yêu cầu về khe hở

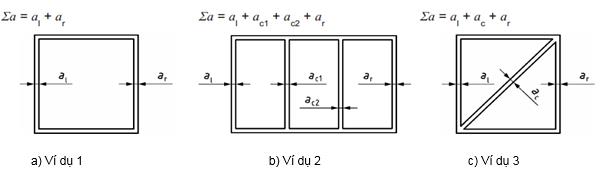

Đo khe hở giữa khung và nắp hố ga / giá thùng rác bằng cách đo kích thước khe hở lớn nhất ở mỗi bên. Tổng khe hở được quy định như sau. Nắp hoặc thùng rác có kích thước khe hở từ 1 đến 2 bộ phận CO≤400mm, Sa≤7mm; CO> 400mm, Sa≤9mm; nắp có 3 bộ phận trở lên hoặc giá đựng rác bên trong khung .Để được bảo vệ, mỗi khe hở riêng lẻ phải nhỏ hơn hoặc bằng 5 mm; có 3 hoặc nhiều bộ phận không được bảo vệ bên trong khung của nắp hoặc thùng rác .Và tổng khe hở Sa của tất cả các bộ phận không được lớn hơn 15 mm.

Quy định đo khoảng cách

Điều 6.5: Yêu cầu về độ chắc chắn của mép bìa

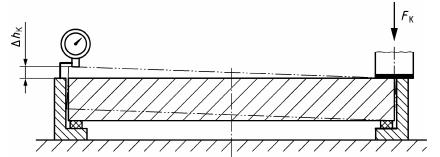

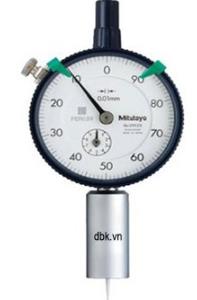

Đặt và đóng khung mép bìa bằng tấm cao su có đường kính 75mm, dày 10mm, độ cứng Shore A là 60. Thực hiện 3 lần tăng tải 0-50 kN (mở nắp và khung) với tốc độ 1-5 kN / s. Sử dụng chỉ báo quay số để đo chiều cao nghiêng tối đa. Chiều cao nâng không được vượt quá 0,5 lần chiều sâu lắp đặt và tối đa không quá 25mm.

Kiểm tra khả năng tương thích với khung bezel

Điều 6.6: Yêu cầu đối với việc bảo vệ nắp / giá đựng rác bên trong khung

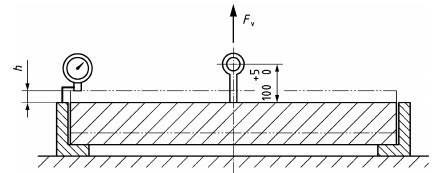

Sử dụng hệ thống thử kéo dọc để kiểm tra độ an toàn của nắp. Lực kéo thẳng đứng Fv tác dụng vuông góc lên từng nắp thùng rác / song song với cáp cố định tại tâm hình học. Khoảng cách giữa đầu nắp và dây cáp là 100mm. Kéo nắp / giá đựng rác sao cho độ dịch chuyển h không vượt quá 50% chiều sâu xuyên thấu (tối đa 25mm). Xác định lực kéo lớn nhất để vật đạt được độ dời và thực hiện 3 lần. Diện tích thông thủy được so sánh với giá trị yêu cầu tính theo Phụ lục E (Fv = CA x 0,4 x 10-2 (N) -CA là diện tích thông thủy (mm2)).

Kiểm tra độ an toàn của nắp đậy / thùng rác được chắn rác

Điều 6.7: Yêu cầu vận hành nắp thùng rác

Phải tháo, mở nắp thùng rác bằng các dụng cụ đa năng theo hướng dẫn của nhà sản xuất. Kiểm tra trực quan khả năng mở và gỡ bỏ theo hướng dẫn.

Điều 6.8: Yêu cầu về kích thước khe hở của thùng rác

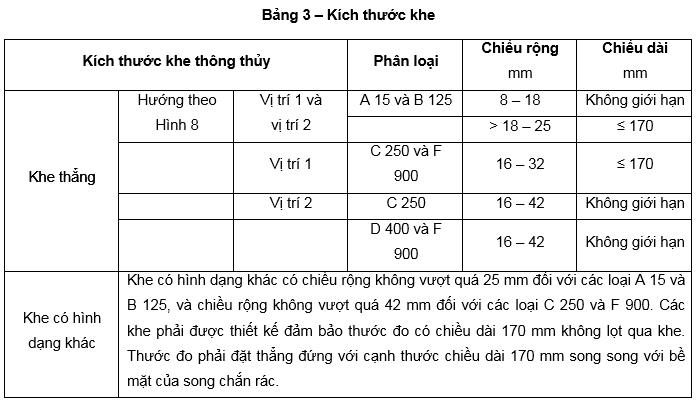

Kích thước của thùng rác được quy định tại Bảng 3.

Điều 6.9: Yêu cầu đối với khay và thùng chứa cặn

Phải kiểm tra thiết kế và hình thức của thùng / thùng chứa cặn để đảm bảo rằng dù cặn trong khay / thùng chứa đầy cũng không ảnh hưởng đến thoát nước và thông gió.

Điều 6.10: Yêu cầu đối với vị trí lắp đặt của nắp và thùng rác

Theo mục đích sử dụng, kiểm tra bằng mắt thường vị trí lắp đặt của nắp và thùng rác.

Điều 6.11: Yêu cầu về độ phẳng của nắp hố ga và giá đựng rác

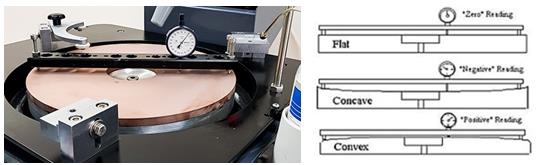

Độ phẳng được đo bằng cách đo độ phẳng của các điểm mặt trên của nắp hố ga và giá đựng rác. Đo ít nhất 3-6 điểm để có giá trị lớn nhất và độ phẳng yêu cầu là 1% kích thước khe hở và không vượt quá 6mm.

Điều 6.12: Yêu cầu về độ lồi của mặt lõm của thùng rác

Thiết kế lồi lõm của song chắn rác không quá 6mm.

Điều 6.13: Yêu cầu chống trượt

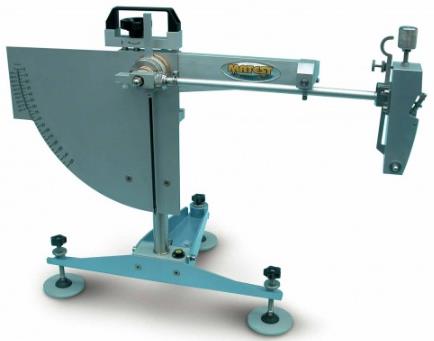

Tổng diện tích tính toán thông qua đánh giá chiều cao của kệ tường và so với các yêu cầu, hoặc yêu cầu chống trượt theo EN 13036-4 không nhỏ hơn 35.

Điều 6.14: Yêu cầu đối với nắp hố ga có cơ cấu làm kín

Nắp hố ga có thể được thiết kế để có cơ cấu chịu được áp lực nước. Trong trường hợp này, khung phải được thiết kế để neo giữ cố định nắp lưng đẩy. Đối với các nắp hố ga có thiết bị bịt kín, thiết bị bịt kín có thể ngăn chặn việc tạo ra mùi đặc biệt trong điều kiện không áp suất và tiêu chuẩn này không quy định hệ thống thoát nước bề mặt tự phát.

Điều 6.15: Yêu cầu đối với vùng chịu lực của khung

Vùng chịu lực của khung phải được thiết kế sao cho áp lực Pb tính toán lên khung không vượt quá 7,5 N / mm2.

Điều 6.16: Yêu cầu về độ dày của khung

Chiều dày tối thiểu của khung đối với nắp hố ga / hố thu cấp D400, E600 và F 900 là 100 mm. Đối với loại D 400, nếu khung được làm bằng gang hoặc thép và có cơ cấu neo thì độ dày của khung có thể giảm xuống 75 mm.

Điều 6.17 – Yêu cầu về góc mở bản lề

Đo góc mở bằng thước đo góc với độ chính xác 5o. Ngoại trừ các trụ, góc mở tối thiểu của trục hoành là 100 °.

Điều 7.1- Yêu cầu về ngoại hình

Miệng cống / hố thu gom và thùng rác không được có khuyết tật ảnh hưởng đến chức năng của chúng.

Điều 7.2 – Yêu cầu về khả năng chuyên chở

Theo công bố của nhà sản xuất, tải trọng thử nghiệm FT được thiết lập theo các mức sau. Thử nghiệm này được thực hiện sau khi tải thử nghiệm độ võng vĩnh viễn ở tốc độ 1-5 kN / s cho đến khi đạt được tải trọng thử nghiệm và giữ trong 30 s – mẫu sẽ không bị nứt, nứt và tách lớp, sau đó đạt tiêu chuẩn đánh giá yêu cầu theo  tiêu chuẩn EN 124.

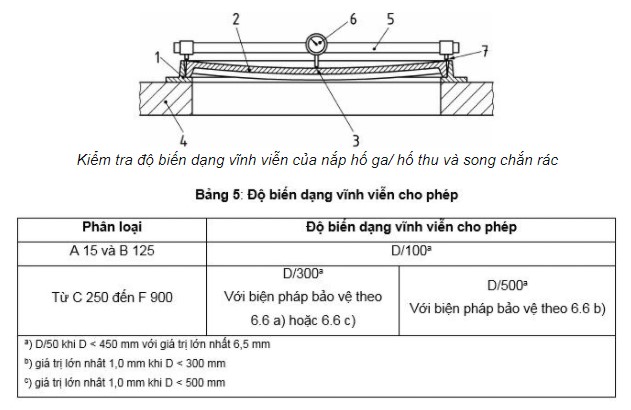

Điều 7.3-Yêu cầu đối với độ võng vĩnh viễn

Tác dụng tải trọng thử nghiệm FP = 2 / 3FT, tác dụng tải trọng với tốc độ 1-5 kN / s cho đến khi đạt tải trọng yêu cầu FP thì dừng lại và thực hiện 5 lần với cùng tải trọng thử nghiệm. Tải liên tục. Sau đó, máy đo độ phẳng được sử dụng để đo độ võng sau khi chất tải nhằm xác định độ võng vĩnh viễn của mẫu thử. Biến dạng vĩnh viễn của nắp hố ga / hố thu và giá đựng rác phải đáp ứng các yêu cầu của Bảng 5. Quan sát mẫu không có vết nứt, rạn, tách lớp và lệch sau khi gia tải.

Trên đây là các thông số kỹ thuật và phương pháp thử nghiệm được nêu trong EN 124-1. Bài viết được Hàn Việt Group tổng hợp, hi vọng với những thông tin trên, bạn đọc sẽ biết nhiều hơn về các thông số cũng như tiêu chuẩn EN 124.
